Spanntürme – bringen Ihre Maschine auf ein anderes Level

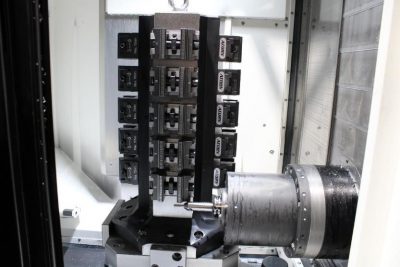

20-fach Spannturm RS-T660/20
Mehrfachspannungen auf RING Spanntürmen ermöglichen eine effiziente Maschinenauslastung.
Verschiedene Varianten ermöglichen umfangreiche Einsatzmöglichkeiten.
- bis max. 20 Werkstückspannungen
- herausragende Zugänglichkeit
- sicher in Handhabung und Funktion
- robust
- hohe Wiederholgenauigkeit
- langlebig
- zuverlässig
- erhältlich mit Zentrischspannern oder Nullpunktplatten
Die wichtigsten Daten im Überblick
| Grundkörper Höhe: | 620mm |
| Abstand der Montierflächen: | 230mm |
| Grundplatte: | 400x400mm |
| Bohrungsabstand: | 80mm |
| Höhe Sockelplatte: | 60mm |
| Störkreis mit montierten Spannern RS-Z75-125: | 395mm |
| Störkreis mit montierten Nullpunktspannsystemen: | 260mm |
Montierte Zentrischspanner
20x Zentrischspanner RS-Z75-125 (auf Anfrage andere Alternativen möglich)
| Grundkörperbreite: | 75mm |
| Grundkörperlänge: | 125mm |
| Höhe Grundkörper: | 40mm |
| max. Höhe (inkl. Spindel): | 56mm |
| Höhe (mit 3mm-Grip-Backen): | 68mm |
| Spindel: | ø10 / SW7 |
| Wiederholgenauigkeit der Spindel: | ±0,03mm |
| Spannweite: | max. 100mm / min. 8mm |
| Backenbreite: | 75mm |
| Anzugsmoment: | max. 70Nm |
Technische Daten zum 20-fach-Spannturm RS-T660/20
