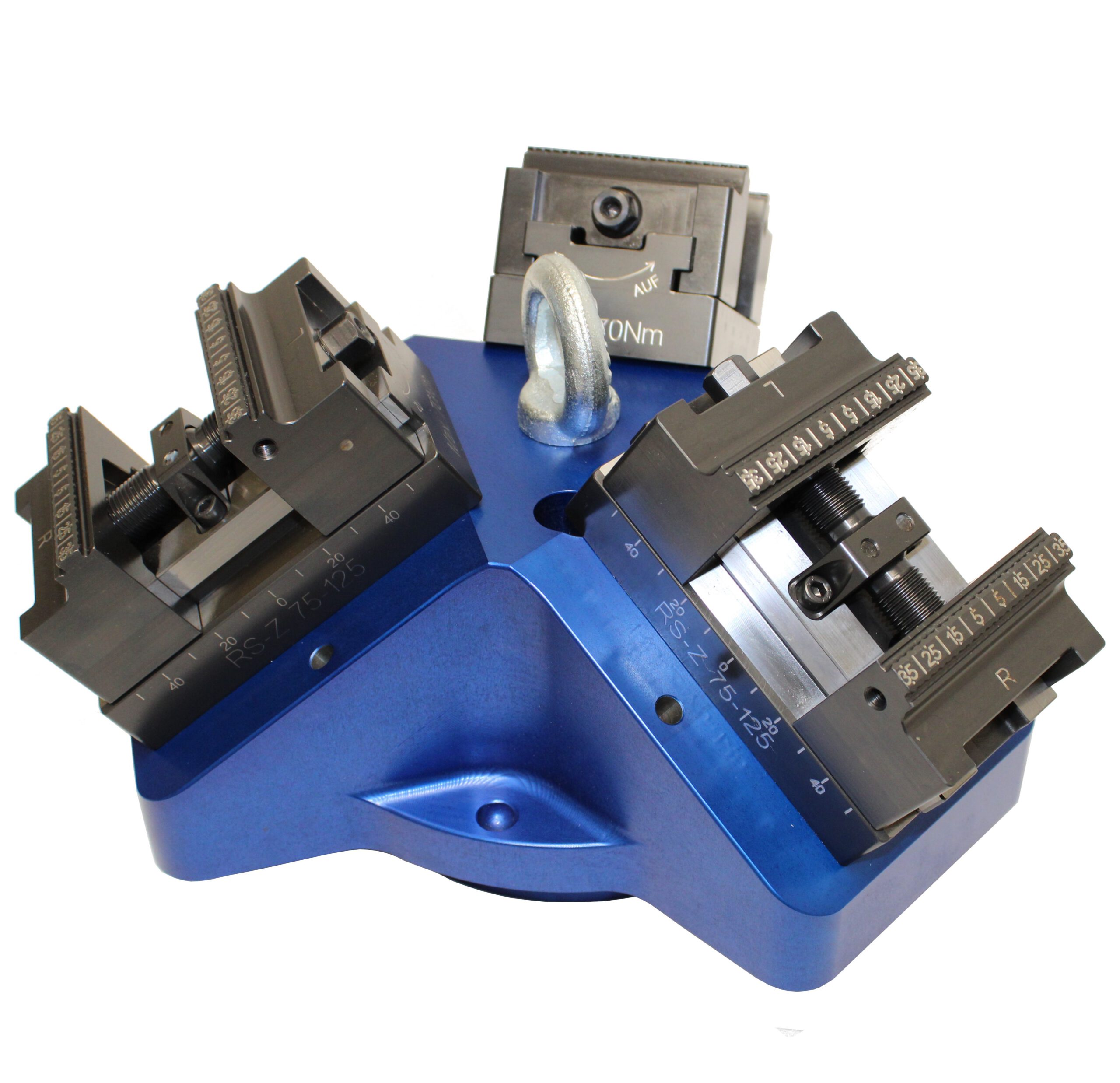

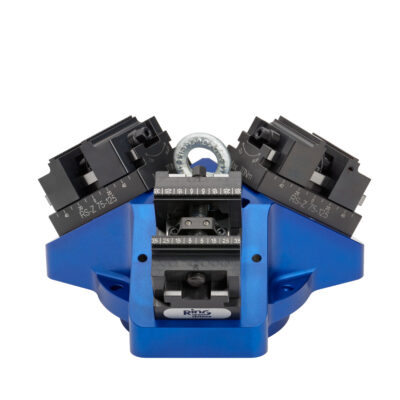

3-fach Spannpyramide
RS-3P 75-125
Technische Vorteile
-
- zur Bearbeitung von drei Werkstücken in einer Aufspannung
- 5-seitige Bearbeitung auf allen drei Positionen

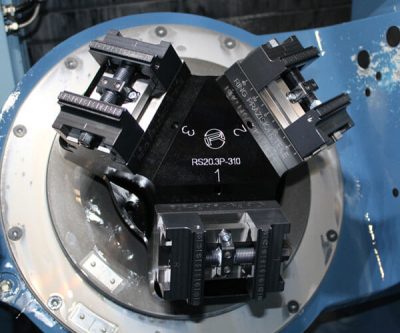

- standardmäßige Montage über Nullpunkt-Spannsystem
- Montage direkt auf dem Maschinentisch möglich (Varianten z.B. zur Montage auf Matsuura- oder DMG-Maschinentischen)
- bis zu 30% Laufzeiteinsparung
- höhere Maschinenauslastung
- Optimierung von Mitarbeiter-Ressourcen
- verschieden Varianten ermöglichen umfangreiche Einsatzmöglichkeiten
- maschinenschonend durch:
- weniger Werkzeugwechsel
- weniger Abbremsen und Beschleunigen der Spindel
Die wichtigsten Daten im Überblick
| Grundkörper Durchmesser: | 305mm |
| Grundkörper Höhe: | 105mm |
| Gesamthöhe (mit montierten Spannern): | 150mm |
| Störkreis (mit montierten Spannern): | 348mm |
| Schwenkwinkel: | 123,5° / 110° |
| Montage (Standard) | vorbereitet für Nullpunktspannsystem NP52 |
Montierte Zentrischspanner
3x Zentrischspanner RS-Z75-125
| Grundkörperbreite: | 75mm |
| Grundkörperlänge: | 125mm |
| Höhe Grundkörper: | 40mm |
| max. Höhe (inkl. Spindel): | 56mm |
| Höhe (mit 3mm-Grip-Backen): | 68mm |
| Spindel: | ø16 / SW12 |
| Wiederholgenauigkeit der Spindel: | ±0,02mm |
| Spannweite: | max. 100mm / min. 8mm |
| Backenbreite: | 75mm |
