Pyramiden für Mehrfachspannungen – effizient, präzise, zuverlässig.

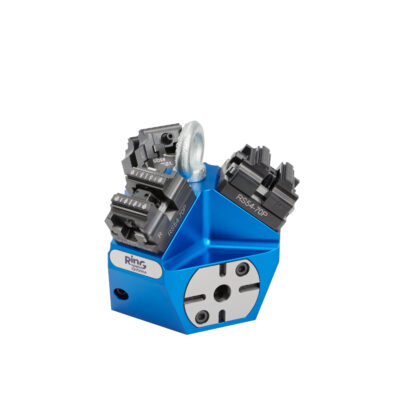

6-fach Pyramide RS-P 54-70
Die wichtigsten Daten im Überblick
-
- zur Bearbeitung von 6 Werkstücken in einer Aufspannung
- 5-seitige Bearbeitung auf drei Positionen
- 4-seitige Bearbeitung auf drei Positionen
- Anwendungsbeispiele:
- 3 Werkstücke in der 1.Spannung (OP10) & 3 Werkstücke in der 2.Spannung (OP20)
- 6 Werkstücke in der 1. oder 2.Spannung (OP10/20)
Pyramiden Grundkörper
| Grundkörper Durchmesser: | 185mm |
| Grundkörper Höhe: | 123mm |
| Gesamthöhe (mit montierten Spannern): | ca. 160mm |
| Schwenkwinkel: | 123,5° / 110° |
| Montage (Standard) | vorbereitet für Nullpunktspannsystem NP96 |
Montierte Zentrischspanner
3x Zentrischspanner RS-Z75-125
| Grundkörperbreite: | 54mm |
| Grundkörperlänge: | 70mm |
| Höhe Grundkörper: | 25mm |
| max. Höhe (inkl. Spindel): | 37,25mm |
| Höhe (mit 3mm-Grip-Backen): | 58mm |
| Spindel: | ø10 / SW7 |
| Wiederholgenauigkeit der Spindel: | ±0,03mm |
| Spannweite: | max. 55mm / min. 8mm |
| Backenbreite: | 54mm |
Technische Daten zur 6-fach-Pyramide RS-P54-70
