Pyramiden für Mehrfachspannungen – effizient, präzise, zuverlässig.

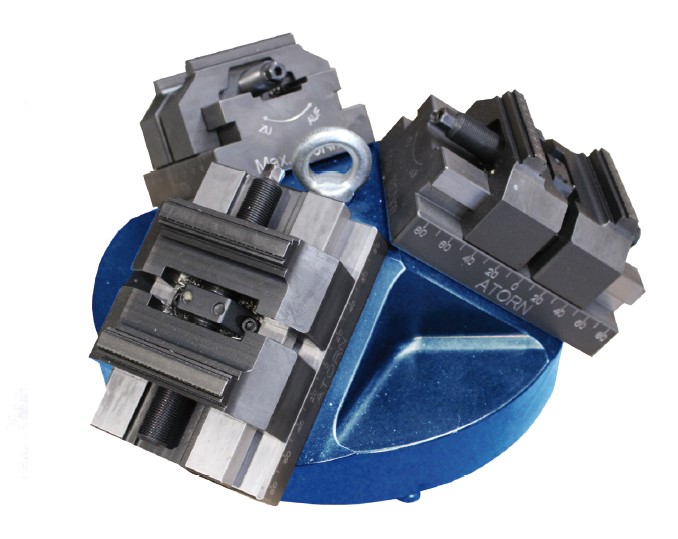

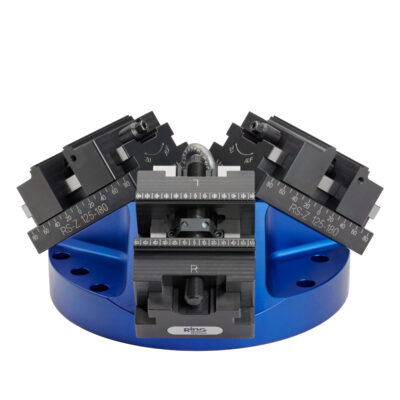

3-fach Pyramide RS-P 125-180
Technische Vorteile
-
- zur Bearbeitung von drei Werkstücken in einer Aufspannung
- 5-seitige Bearbeitung auf allen drei Positionen
- standardmäßige Montage über Nullpunkt-Spannsystem
- Montage direkt auf dem Maschinentisch möglich (Varianten z.B. zur Montage auf Matsuura- oder DMG-Maschinentischen)
- bis zu 30% Laufzeiteinsparung
- höhere Maschinenauslastung
- Optimierung von Mitarbeiter-Ressourcen
- verschieden Varianten ermöglichen umfangreiche Einsatzmöglichkeiten
- maschinenschonend durch:
- weniger Werkzeugwechsel
- weniger Abbremsen und Beschleunigen der Spindel
Die wichtigsten Daten im Überblick
Pyramiden Grundkörper
| Grundkörper Durchmesser: | 345mm |
| Grundkörper Höhe: | 130mm |
| Gesamthöhe (mit montierten Spannern): | 180mm |
| Störkreis (mit montierten Spannern): | 465mm |
| Schwenkwinkel: | 125° / 110° |
| Montage (Standard) | vorbereitet für Nullpunktspannsystem NP52/96 |
Montierte Zentrischspanner
3x Zentrischspanner RS-Z125-180
| Grundkörperbreite: | 125mm |
| Grundkörperlänge: | 180mm |
| Höhe Grundkörper: | 60mm |
| max. Höhe (inkl. Spindel): | 81mm |
| Höhe (mit 3mm-Grip-Backen): | 92mm |
| Spindel: | ø20 / SW12 |
| Wiederholgenauigkeit der Spindel: | ±0,02mm |
| Spannweite: | max. 150mm / min. 8mm |
| Backenbreite: | 125mm |
Technische Daten zur 3-fach-Pyramide
