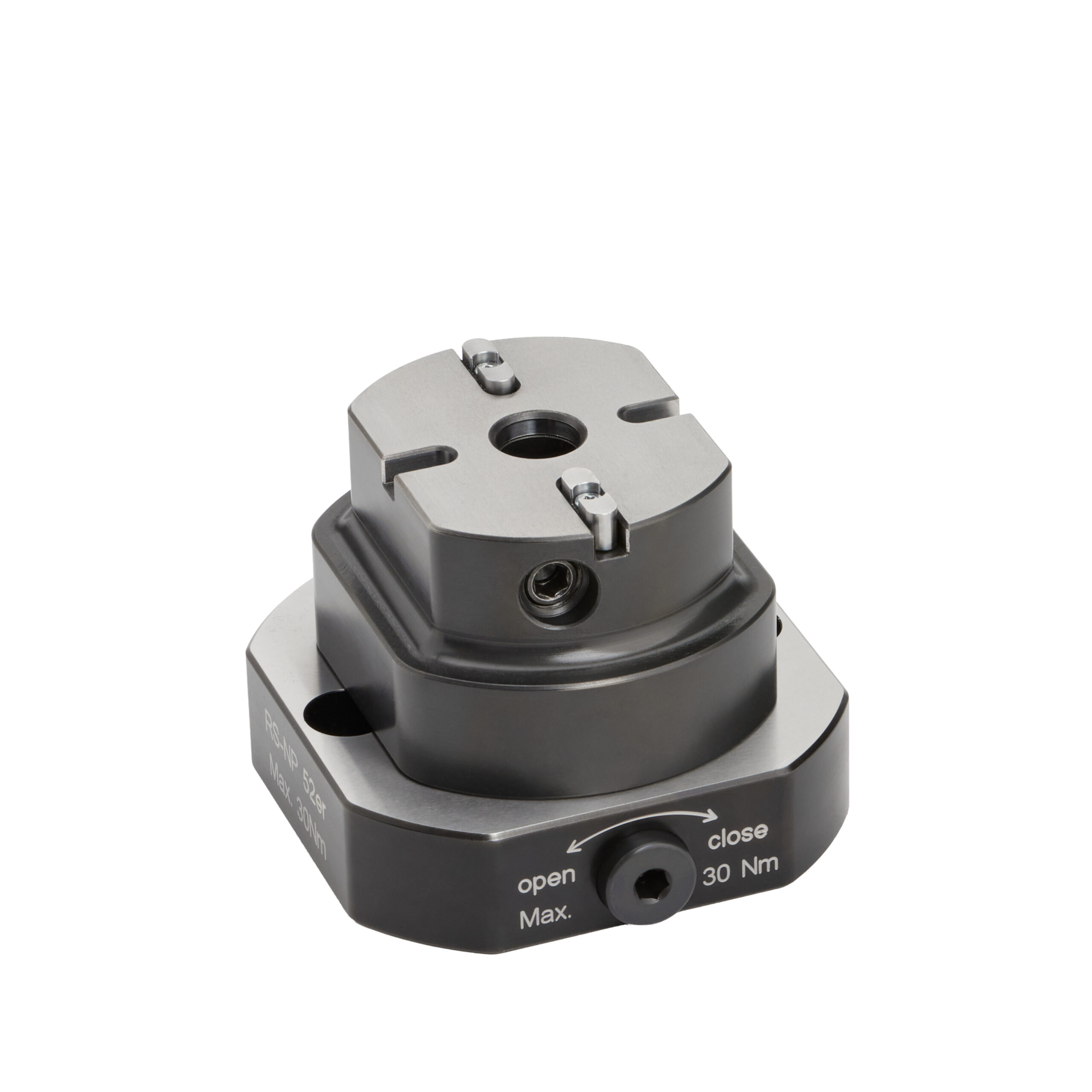

Nullpunkt-Spannsystem
NP 0
Die wichtigsten Daten im Überblick
Mit dem Nullpunktspannsystem NP0 ist eine einfache Montage von kleinen Schraubstöcken möglich.
Aufnahme über einen Aufnahmebolzen ø16.
Verdrehsicherung durch Passfedern.
Auch adaptierbar auf einem Nullpunkt-Spannsystem NP52.

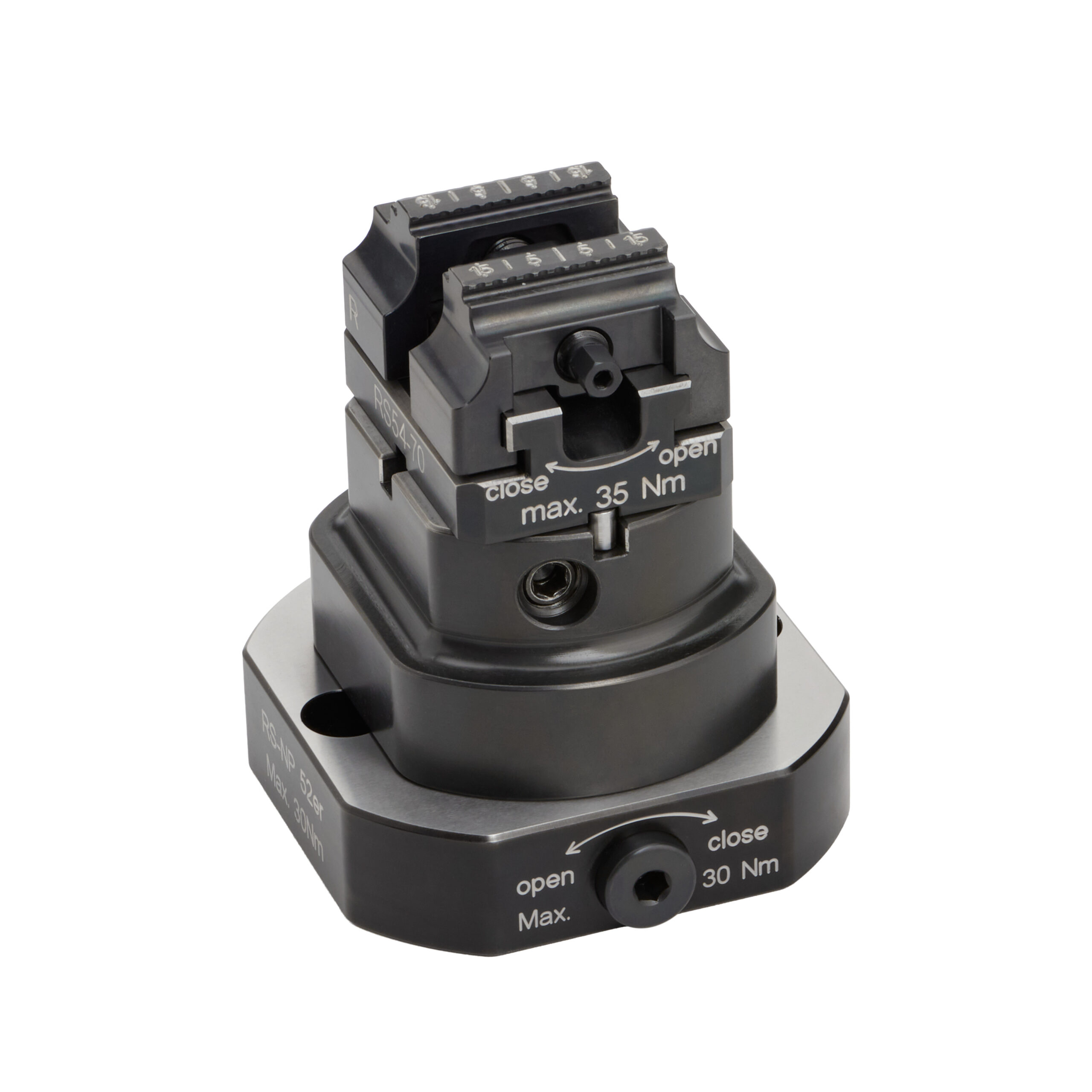

Anwendungsbeispiel: Montage von RS-Z54-70 mittels Nullpunkt-Spannsystem NP0 auf einer Nullpunkt-Platte NP52.
Kompatibel mit gängigen Nulllpunkt-Spannsystemen.
| Grundmaße |
76mm x 93mm |
| Höhe |
52mm |
| Aufnahmebolzen |
1x ø16mm (inkl. M8 Gewindestift) |
| Verdrehsicherung |
Passfedern |
| Anzugsmoment |
max. 30Nm |
| Gewicht |
0,8 kg |
| Montage |
2x M8 Zylinderkopfschraube |
